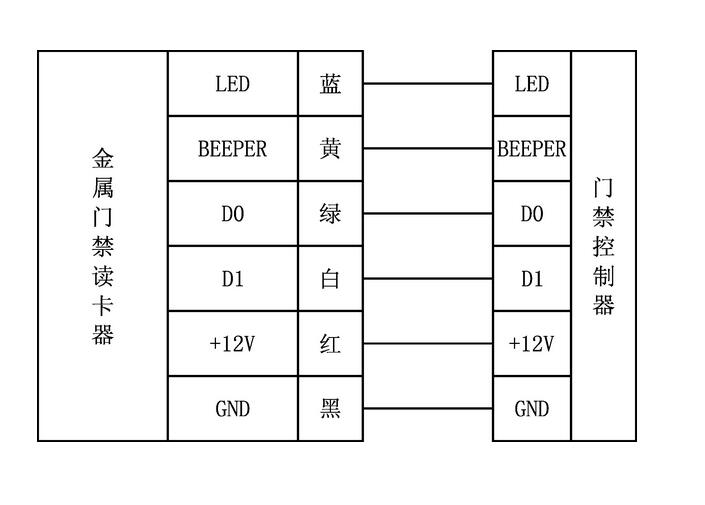

8P接線端子 4P接線端子
紅DC12V輸入 紅DC12輸出
黑GND 黑GND
黃 開門按鈕（接地線有效） 黃DATA0
橙 門磁（低電平表示關閉） 白DATA1
紫GND
蘭NC
綠COM
白NO
一：功能簡介：
1） 采用ARM-Cortex-M0 32位CPU ,主頻50MHZ，低功耗，速度快，
2）外殼采用防雨設計，可在室外使用
3）可外接WG26格式讀卡器
4）本機讀ID卡，可定做ID，IC同時兼容機型。
5）采用SPI FLASH存儲器，掉電存儲100年
6） 可設置兩張管理卡，一張增加卡，一張刪除卡，用來增加和刪除用戶卡
7） 可用紅外遙控器來增加和刪除用戶卡（需另配紅外遙控器）
8） 可設置繼電器是上電吸合還是不吸合，用于不同的使用場合（需另配紅外遙控器）
9） 可設置使用繼電器的吸合時間是用紅外遙控器設置的時間還是跳線固定的時間
12） 可紅外遙控器開門
13） 可設置超時報警（必須配合門磁使用），如果門在繼電器閉合后還未關門，將自動報警，每兩分鐘檢測一次門磁，
14）可直接在機子里面備份人員名單，可隨時用備份的人員名單來恢復數據
15） 帶USB接口，可接電腦備份數據
16） 全部電子元件采用工業級，真正的最新前沿技術，溫度范圍為-35℃----70℃
|
